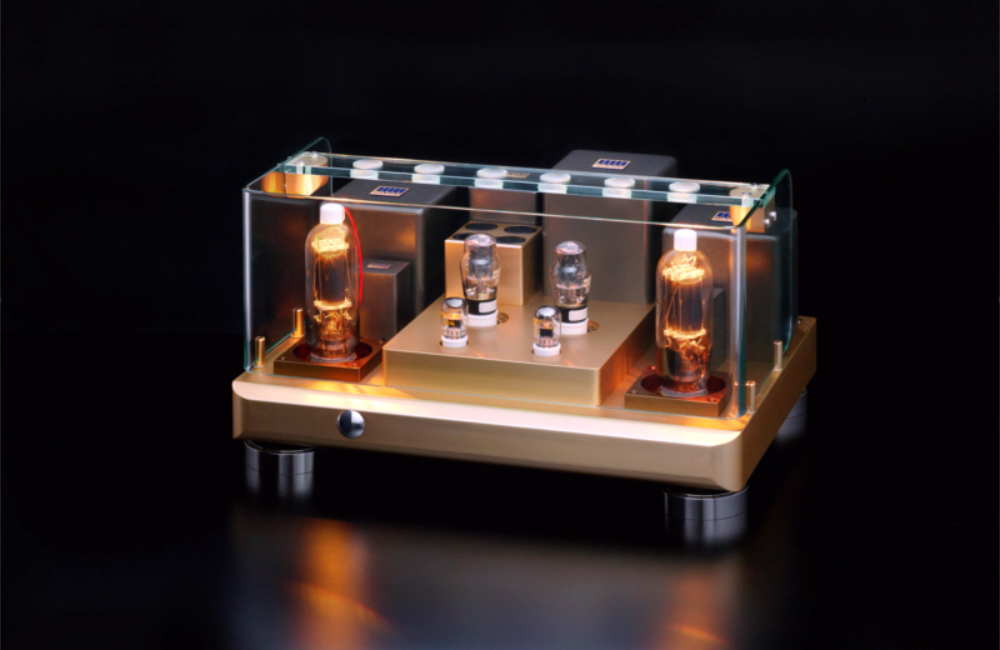

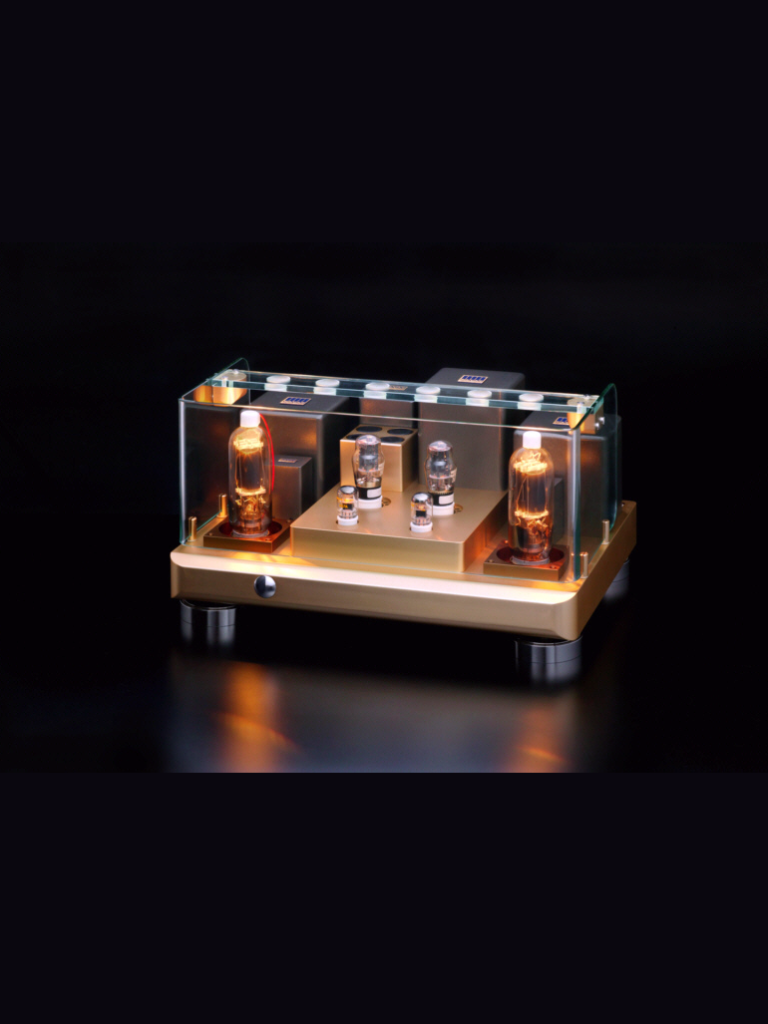

HE-805v2

A Class Single Ended 50W+50W Power Amplifier

通信用に使われた直熱３極送信管８０５を出力管に活かしたシングルエンドハイパワーアンプです。
・インターステージトランス反転回路(IITC)により、805の低音域の明瞭で豊かな音楽再生が可能となりました。
・信号回路から極力コンデンサーを省き、トランス結合と直結回路構成としてダイナミックレンジを確保しています。
・805という希代の素晴らしい送信管が理化学ガラスケースのなかで、トリウムタングステンの光と共にリアルで美しい音楽を再現します。
・グリッジのない良質な整流が可能なシリコンダイオードで整流を行い、フィラメントを直流点火してハムノイズを低減しました。
・メインシャーシは、60mmの航空機用のアルミニウム塊をNC加工し美しく輝くシャンペーンゴールに仕上げています。
・初段管、ドライバー管の真空管ソケットは、テフロンの削り出しに、リン青銅丸ピンに金メッキ処理の最高級品です。また、出力管は、防振構造としています。

オプションのβゲルインシュレーターにより、緩衝構造およびピンポイントベース構造となり、振動の影響を抑えることが可能です。

Product Specifications

出力管	805
定格出力	50W+50W
周波数特性	20Hz-60KHz
入力感度	1Vrms
入力インピーダンス	100kΩ
S/N比	85dB
消費電力	500W
電源電圧	100,110,120,220,230,240V AC 50/60Hz(注文時選択)
出力インピーダンス	4Ωと8Ω(オプションで16Ωを選択可能)
外形寸法	540Wx410Dx290H(mm)
重量	60kg
