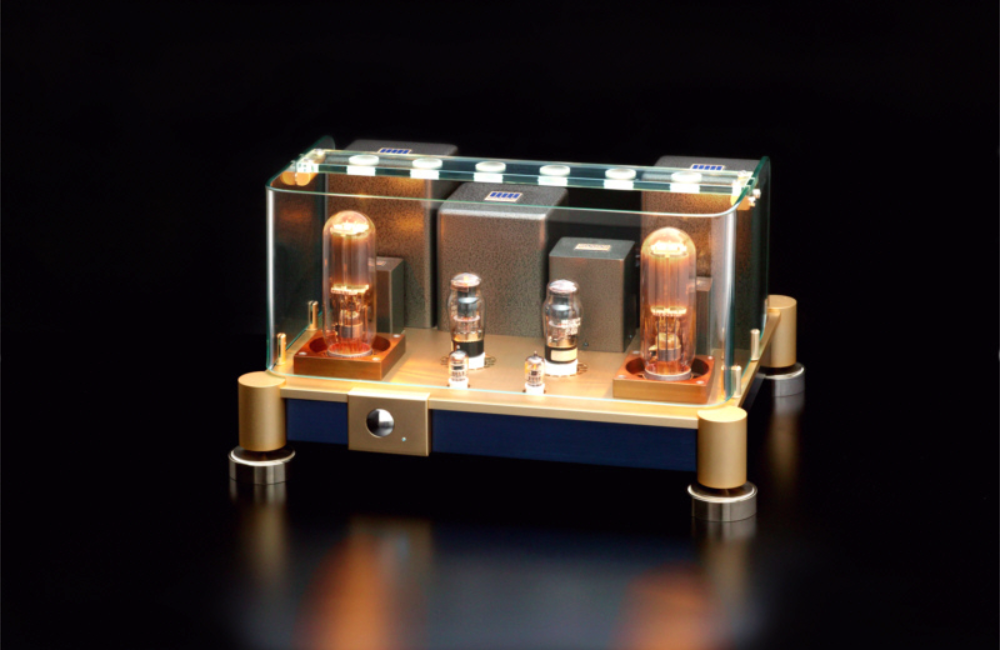

EC-838

A Class Single Ended 35W+35W Power Amplifier

EC-838は、軍事用の無線通信用として作られた真空管838を出力管に採用しています。
・インターステージトランス反転回路(IITC)により、838の低音域の明瞭で豊かな音楽再生が可能となりました。
・信号回路から極力コンデンサーを省き、トランス結合と直結回路構成としてダイナミックレンジを確保しています。
・838という希代の素晴らしい送信管が理化学ガラスケースのなかで、トリウムタングステンの光と共にリアルで美しい音楽を再現します。
・グリッジのない良質な整流が可能なシリコンダイオードで整流を行い、フィラメントを直流点火してハムノイズを低減しました。
・メインシャーシは、10mmのアルミニウム板をNC加工し美しく輝くシャンペーンゴールに仕上げています。
・初段管、ドライバー管の真空管ソケットは、テフロンの削り出しに、リン青銅丸ピンに金メッキ処理の最高級品です。また、出力管は、防振構造としています。
・HEシリーズと同じくピンンポイントベースを使用して防振機構をより完璧にしています。

Product Specifications

Power Tube	838
Effective Power output	35 watts per channel
Frequency range	20Hz-100KHz
Input sensitivity	1.7Vrms
Input impedance	100k ohms
S/N ratio	80dB
Power consumption	500 watts
Power supply	100,110,120,220,230,240 VAC 50-60Hz (selected when shipped)
Load impedance	8(4/16) ohms
External dimensions	410Wx525Dx305H(mm)
Weight	50kg
