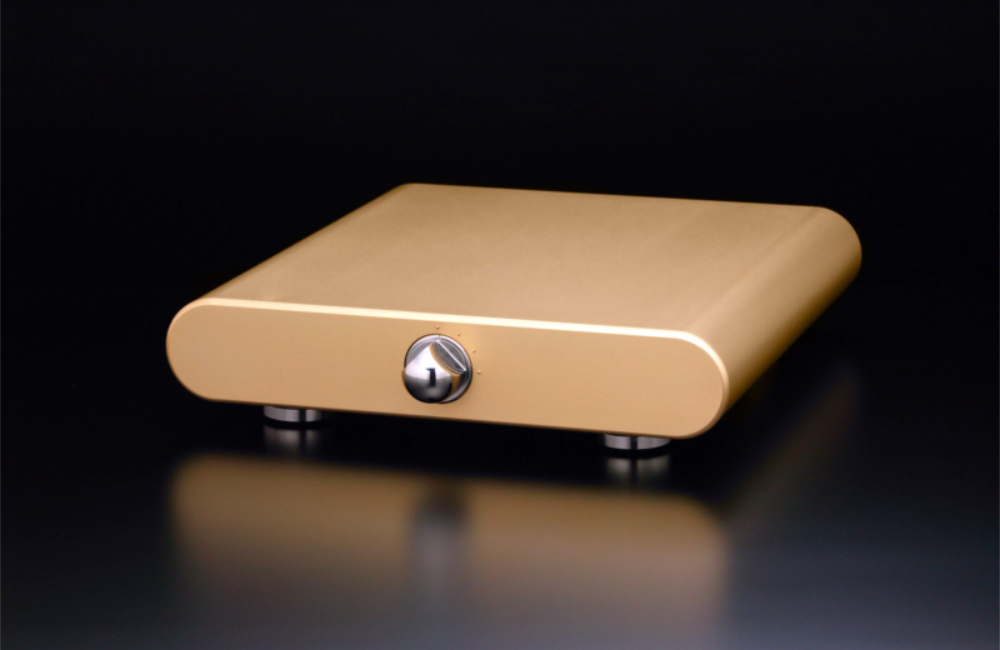

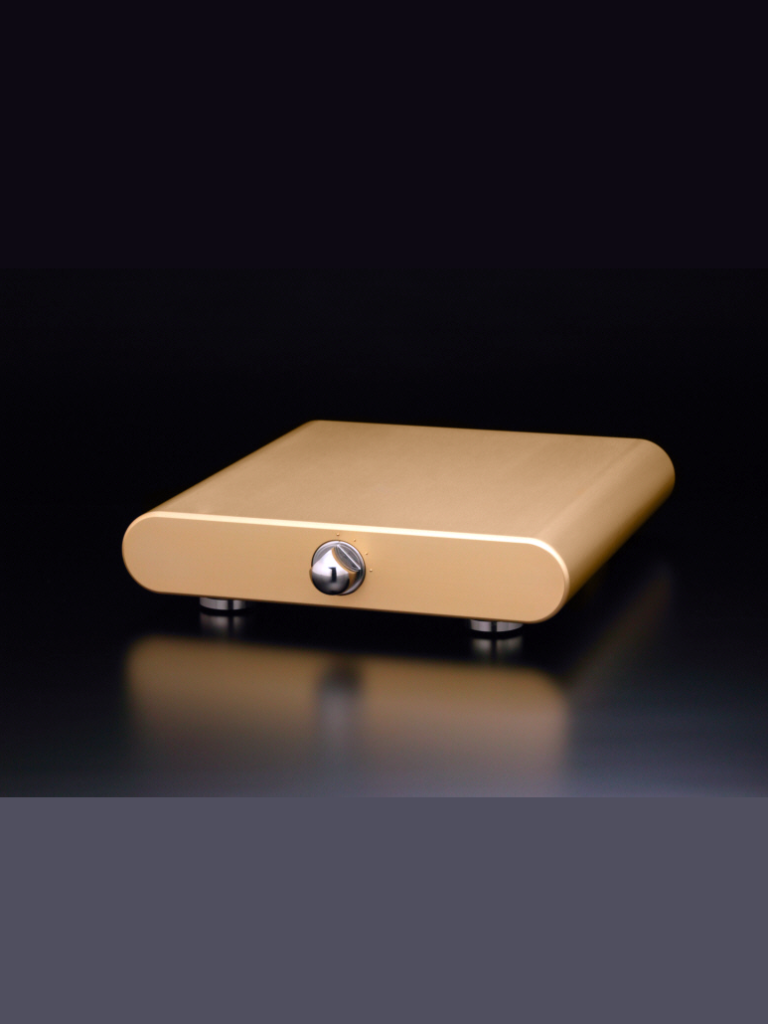

LCR-X2

Phono Equalizer Amplifiers

・フォノイコライザーアンプ(LCR-X2)は、故宍戸公一氏の基本設計によるLCRエレメント使用のフォノイコライザーアンプです。
・μフォロアー回路によって、低出力インピーダンス(140Ω)を実現し、外部雑音の影響を受けにくい設計です。
・電源などからの雑音をより軽減する為に、外部電源ユニットは、電源トランスボックスと電源回路ボックスに分離しました。また、ヒーターは全て直流点火とし、ヒーターからのハム音は、ほとんどありません。
・真空管は、シールドケースでカバーし、外部ノイズを低減しています。
・このLCR-X2は、38dBの出力ゲインを持っていますので、パッシブアッテネーターを使用することが可能です。
・メインシャーシは、70mmの航空機用のアルミニウム塊をNC加工機により削り出し、美しく輝くシャンペンゴールドに仕上げています。

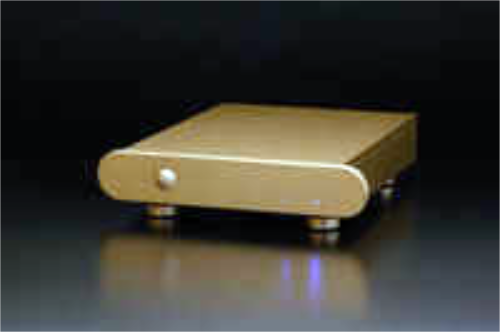

Power supply

PS-X2(L)

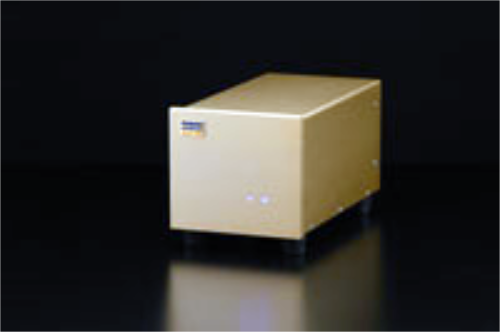

Power transformer box

TR-B1

Product Specifications

使用真空管	6DJ8
入力感度およびインピーダンス	MM 2.5mV/47kΩ MC-1(high):40Ω(20-80Ω) MC-2(mid):10Ω(5-20Ω) MC-3(low):2.5Ω(1.25-5Ω)
出力インピーダンス	140Ω/1.6V(unbalanced)
ひずみ率	MM: < 0.065% / 1V output MC: < 0.1% / 1V output
S/N比	MM:>80dB MC:>70dB
消費電力	40W
電源電圧	100,110,120,220,230,240V AC 50/60Hz(注文時選択)
外形寸法	380Wx390Dx86H(mm)
重量	12kg(外部電源を除く)
